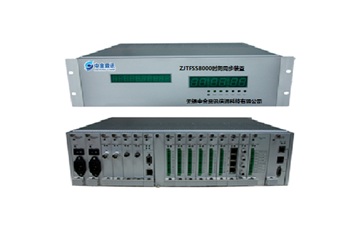

ZJTFSS8000时间同步系统是目前普遍应用的授时设备，它将接收到的北斗卫星、GPS卫星或光纤输入时间信息作为设备时间同步基准，通过TTL、光纤、继电器结点、串口(RS232/RS485)等物理接口以B码报文、串口报文或脉冲跳变(PPS、PPM、PPH)方式对需要时间同步的设备进行授时。

ZJTFSS8000采用支持热插拔的模块化结构设计，支持时间源判决机制、时间精度保持功能、时间信号输出功能、系统管理功能。还提供NTP对时状态测量服务，以及104规约、61850规范MMS报文上报自身运行状态信息等接口。

※  模块化设计，配置更灵活；

※  标准3U工业机箱结构，支持20个槽位，所有模块均支持热插拔；

※  主要模块均有备援功能，方便系统维护、保证系统授时连续可靠；

※  适用主从模式、互备等多种组网形式；

※  24小时内守时能力1us/h；

※  部分模块的输出类型可灵活选择，满足规范要求；

※  各输出接口采用光隔离+隔离电源，安全性高；

※  统一硬件监控及告警管理功能，以蜂鸣器、指示灯、日志存储等多种方式呈现；

※  本地输出的时间格式能正常携带闰秒信息；

※  时钟源钟差测量功能；

※  稳定的多源判决机制，可规避时源切换引起的抖动；

※  可区分关联时源和独立时源，以板卡类型和槽位号优先级共同约束；

※  平滑的跟进方式，从守时状态恢复到卫星锁定状态时，本地时钟以0.2us/s滑步跟进调整；

※  具有检测自身运行状态能力，可上报自身运行状态信息，完善监测机制；

※  支持NTP/SNTP对时状态测量服务，同时不影响协议正常服务；

※  电磁兼容性EMC4级防护；

主控卡- ZJTFSS8000 CPU/ ZJTFSS8000-CPU-Ru

提供GPS、BD、有线时源的接收、配置、选择和管理功能；

提供时钟驯服及守时功能；

提供系统总线时钟、时间消息分发功能；

提供机箱模块配置管理功能；

提供系统管理及钟差测量，并输出日志功能；

提供系统硬件监控及告警管理功能；

提供电池充放电管理；

提供显示面板的驱动控制；

提供自身运行状态监测和上报功能；

恒温晶振守时状态：12小时内，优于1us/h；

                  24小时累计，不超过20us；

铷钟守时状态：守时精度可以达到24小时1us

时钟最终出口：﹤500nS(PPS相对于UTC时间)；

北斗卫星同步卡- ZJTFSS8000-BD

接收载波频率：北斗B1频点1561MHz；

捕获时间：冷启动：35S；热启动：1S；重捕获：<1S；

授时精度：UTC±20nS ；

       GPS卫星同步卡- ZJTFSS8000-GPS

接收载波频率：GPS L1频点1575MHz；

捕获时间：冷起动：﹤26S；热起动：﹤2S；

授时精度： UTC±30nS；

有线信号同步卡- ZJTFSS8000-OPT-R

捕获时间：约10秒；

授时精度： UTC±200nS；

NTP/SNTP输出卡 - ZJTFSS8000-NTP

支持网络协议：NTP和SNTP 协议；

输出精度：480nS；

输出接口：RJ45网口,100M以太网口；

运行模式：客户/服务器模式；

PTP输出卡 -ZJTFSS8000-PTP

封装协议：IPV4单播、IPV4组播、IEEE802.3；

输出接口：4路RJ45网口10/100M以太网口；

发送方式：一步法、两步法；

时间质量级别：时间质量级别范围：6--255；

RS485输出卡- ZJTFSS8000-RS485

输出类型：PPS/PPM/PPH、IRIG-B时码、串口时间报文；

隔离方式：光耦隔离+二极管+自恢复保险丝；

输出接口：凤凰端子排；

关键指标：

RS232输出卡- ZJTFSS8000-RS232

输出类型：串口时间报文

隔离方式：光耦隔离+二极管+自恢复保险丝

输出接口：凤凰端子排

关键指标：

上升沿时间：       ≤1us

时间准确度：       ≤2us

通讯速率：           300－115200bps，可设定

TTL电平输出卡- ZJTFSS8000-TTL

输出类型：PPS/PPM/PPH、IRIG-B时码、串口时间报文

隔离方式：光耦隔离+二极管+自恢复保险丝

输出接口：凤凰端子排

关键指标：

静态空接点输出卡- ZJTFSS8000-STN

输出类型：PPS/PPM/PPH

隔离方式：光耦隔离+自恢复保险丝

输出方式：集电极开路

输出接口：凤凰端子排

关键指标：

上升沿时间：      <1uS(负载电流2mA)

时间准确度：      <2uS(负载电流2mA)

输出负载：           最大220V DC

最大20mA

光纤输出卡- ZJTFSS8000-OPT-T

输出类型：           PPS/PPM/PPH、IRIG-B时码、串口时间报文

隔离方式：           光耦隔离

输出接口：           多模，ST接口

关键指标：

告警卡- ZJTFSS8000-ALM

告警输出卡提供了8路告警，目前仅定义有5路告警，剩余三路做预留，继电器闭合对应告警状态。

告警种类：POWER ALARM、BD ALARM、GPS ALARM、IN1 ALARM、DEVICE ALARM；

输出负载：12V～300VDC；

隔离方式：光隔离；

输出方式：固态继电器；

输出接口：凤凰端子排；

机箱：采用3U CPCI标准机箱设计，全部由铝合金型材加工而成；

安装：标准19英寸机架；

槽位数：20个槽位

输入接口：1路BD信号、1路GPS信号、2路有线时间同步信号

LED面板：高亮7段码实时显示年、月、日、时、分、秒；

                 电池指示灯、电源指示灯、秒脉冲指示灯、北斗卫星指示灯、GPS卫星指示灯、有线信号同步指示灯；

外形尺寸：441mm(W)×350mm(L)×132mm(H)

环境温度：-5℃~+55℃

贮存温度：-25℃~+80℃

相对湿度：90%，无凝结

电压输入： AC:90-264V，50Hz

                   DC:-48V，50Hz

功耗≤50W

短路保护：短路自动恢复
